新闻详细/干式变压器绕组拆卸

干式变压器绕组拆卸

网站编辑:华盈非晶合金变压器有限公司 │ 发表时间:2020-04-30

  绕组是干式变压器的基本单位,干式变压器的绕组是比较多的,干式变压器的绕组能够进行控制干式变压器的各种的电流和电压的正常运行,干式变压器绕组的常见的操作也是比较多的。那么干式变压器的绕组经常用到的拆卸是如何进行操作的呢?还是和干式变压器厂的小编进行详细去了解一下吧:

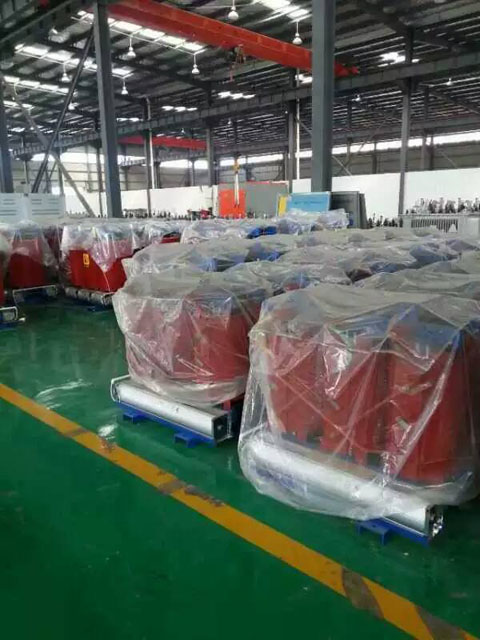

干式变压器

  技术实现要素:

  本实用新型的目的在于提供一种干式变压器用可拆卸安装绕组机构,以解决上述背景技术中提出的问题。

  为实现上述目的,本实用新型提供如下技术方案:一种干式变压器用可拆卸安装绕组机构,包括绕组线圈,所述绕组线圈上下两端分别设有接线柱,且接线柱外侧分别设有顶架和底架,所述绕组线圈上端设有固定柱,所述固定柱内固定设有固定轴,所述固定轴环绕设有复位弹簧,所述复位弹簧下端固定连接在固定柱底部,且复位弹簧上端固定连接活动柱底端,所述活动柱活动套接在固定轴上,该活动柱底端的侧面上通过铰链Ⅰ活动连接调节杆,且活动柱上端活动插接在顶架上的上固定孔上,所述调节杆通过铰链Ⅱ活动连接在固定柱侧面上的操作孔上端,所述绕组线圈下端的接线柱下端设有底盘,所述底盘四周设有若干限位块,所述底架上设有下固定孔,所述固定孔对应四周设有限位孔。

  优选的,所述固定柱和活动柱为中空圆柱型结构,且固定柱内设有通孔Ⅰ,所述通孔Ⅰ的直径大于复位弹簧的宽度,所述活动柱内设有通孔Ⅱ,所述通孔Ⅱ的直径大于固定轴 的直径,且所述复位弹簧的宽度小于活动柱的外径,所述活动柱的外径小于固定柱内通孔Ⅰ的直径。

  优选的,所述调节杆为L型结构,且调节杆一端通过操作孔伸出固定柱外侧,另一端伸入固定柱内侧通过铰链Ⅰ和活动柱连接。

  优选的,所述上固定孔直径等于活动柱外径,所述下固定孔直径等于底盘外径。

  优选的,所述限位块和限位孔结构为四组,分别均匀分布在底盘和下固定孔的四周。

  与现有技术相比,本实用新型的有益效果是:本实用新型结构在拆卸绕组时,向上抬起操作杆,利用杠杆原理带动活动柱向下移动,使活动柱上端脱离上固定孔,操作方便,结构简单,安装时,向上抬起操作杆,带动活动柱向下移动,进一步压缩复位弹簧,活动柱会在复位弹簧的作用力下重新插接到上固定孔中,拆卸和安装过程利用复位弹簧的弹性势能调节固定柱的高度实现绕组的固定,而且加入限位块装置提高了整个绕组安装后的稳定性。

  附图说明

  图1为本实用新型结构示意图;

  图2为本实用新型底架固定装置结构示意图;

  图3为本实用新型顶架固定装置结构示意图。

  图中:1绕组线圈、2接线柱、3顶架、4底架、5固定柱、6固定轴、7活动柱、8复位弹簧、9操作孔、10调节杆、11铰链Ⅱ、12通孔Ⅰ、13通孔Ⅱ、14铰链Ⅰ、15底盘、16限位块、17下固定孔、18上固定孔、19限位孔。

  以上是常见的干式变压器的绕组的主要的操作和主要的拆卸的常见温度操作情况供大家进行参考,对于干式变压器的操作您还有什么其他的疑问的话请登录我们的网站进行详细去了解吧!
