新闻详细/50KVA干式变压器

50KVA干式变压器

网站编辑:华盈非晶合金变压器有限公司 │ 发表时间:2020-09-21

  50KVA干式变压器是专为各类工业设备交流50~60Hz,输入、输出电压不超过1000V的各种电压量身定做(可根据用户需求订制各种非标产品)。本公司采用先进的制作工艺,绕组采用整列绕制方法;使变压器的绝缘等级达到F级或H级。50KVA干式变压器特征具有防火、防潮、安全可靠、节约电能及维护方便等优点。有单相、三相或多路输入和输出等多种规格。卷铁芯全密封型配电变压器,是近几年研制的新一代低噪声、低损耗型变压器,其铁芯无接缝,较大的减少了空载损耗及空载电流,使空载电流降低60%~80%,高低压线圈在芯柱上连续绕制,绕组紧实,同心度好,更加增强了产品的防盗性能。噪声下降10分贝以上。温升低16-20K。由于铁芯(横截面为纯圆形)连续卷绕,充分利用了硅钢片的取向性,使空载损耗降低了20%~30%。

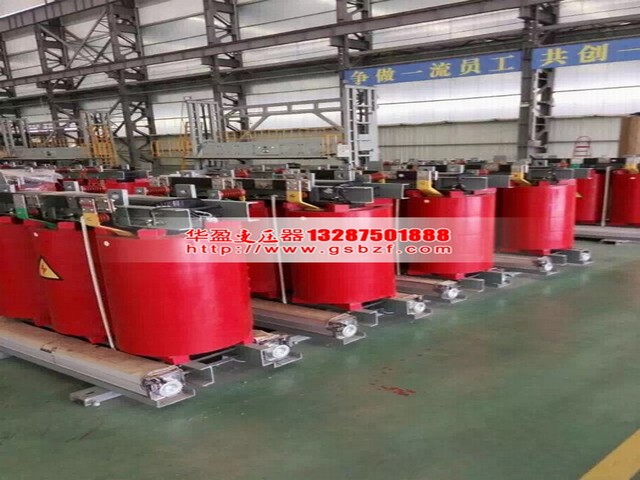

50KVA干式变压器

  50KVA干式变压器结构

  50KVA干式变压器由单独的干式变压器、壳体部分组成一体,作为井下供、变电设备使用,即为矿用干式变压器。矿用干式变压器的输入电压可适应额定电压+5%至-5%的线路电压。如果需要改变高压输入分接电压时,在确认变压器不带电的状态下,打开箱体上的高压接线盒盖,按表4改变高压分接板上的连接片位置。出厂时连接片一律在4-5安装与调试安装前对产品进行全面的检查和必要的电气试验

  1、安装50KVA干式变压器

  (1) 安装场所

  1.1 变压器要安装在距负荷中心较近的地点。

  1.2变压器室的保护等级应符合IP20防护等级的要求。应防止腐蚀性气体和尘粒侵袭变压器。

  (2 )安装基础

  2.1 变压器的基础必须能承受变压器的全部质量。

  2.2 变压器基础应符合国家建筑规范要求。

  (3 )触电防护及安全距离

  3.150KVA干式变压器安装设计必须符合人身安全要求,应确保变压器在运行时不可能被人所触及。带电体之间及带电体对地之间的小安全距离应符合国家供用电规程的要求,此外还应保证电缆和高压线之间,温控线、风机线和高压线圈之间的小安全距离。

  3.2 为了便于安装和维护保养及值班巡视,变压器和墙壁之间必须留有通道。

  3.3 相邻变压器之间必须留有大于1m的空隙(外限距离)。

  50KVA干式变压器使用与操作

  1检查

  1.1 外观,检查变压器线圈、高低压引线及连接,有无损坏或松动。

  1.2 检查铭牌数据是否符合订货要求。

  1.3 检查变压器外壳和铁心是否永久性接地。

  1.4 检查温控装置和风冷装置是否齐全。

  1.5 检查出厂试验报告是否齐全。

  1.6 检查铁心、线圈上面是否有异物,气道是否有灰尘及异物。

  1.7 运行前应用压缩空气将变压器线圈、铁心及气道吹刷干净。

  1.8 检查温控线对各部距离,确认无误后,方可投入试运行。

  2试验

  2.1 铁心绝缘电阻测试:

  使变压器铁心暂时脱离上夹件(测量结束后恢复原状),用500V兆欧表测量(相对湿度≤85%)。

  铁心-夹件及地≥5MΩ。

  2.2 线圈绝缘电阻的测试(温度10℃-40℃,相对湿度≤85%),用2500V兆欧表测量,绕组对地绝缘电阻:

  高压绕组对地 ≥1000MΩ

  低压绕组对地 ≥1000MΩ

  高压绕组对低压绕组 ≥1000MΩ

  在比较潮湿的环境下,绝缘电阻会有所下降,一般地,若每1kV额定电压,其绝缘电阻不小于2 MΩ(1分钟25℃时的读数),即可满足运行要求。但在变压器严重受潮时,则不论其绝缘电阻如何,在进行耐压试验或投入运行之前,必须进行干燥处理。

  2.3 直流电阻试验其不平衡率:相为4% ;线为2% 。

  2.4 变压比试验:小于等于±0.5%。

  2.5 外施工频耐压试验,耐压电压按出厂试验标准85% 。

  2.6 对装有温控器的变压器进行工频耐压试验,试验前应将温控器上的所有探头抽出。

  3、50KVA干式变压器投入运行

  3.1温控器的首次投运:温控仪表在出厂时,已调整至变压器相应绝缘等级的控制温度,一般情况下无需重新调整,如需重新调整,应按温控仪表说明书规定操作。请参阅温控显示仪和温度控制箱(如有)的安装使用说明书,在温控和湿显调试正常后,先将变压器投入运

  行,后投入温控和湿显。

  3.2 投入运行前,应使变压器在额定电压下空载合闸三次。

  3.3 空载三次合格后,便可带负荷投入运行,所带负荷应逐渐增加。

  3.4 空载合闸时,由于励磁涌流较大,要将过流和速断保护定值配合好。

  3.5变压器过负荷运行应按GB/T17211-1998(IEC905)《干式电力变压器负载导则》执行,并密切监视电压表、电流表、功率表和测温装置等表计,测定变压器有否发生异常,以便及时采取减荷措施,防止变压器严重过负荷。

  3.6 运行中变压器发生异常声响或超温告警,应予重视并采取相应措施。
