产品展示/SCB10环氧树脂干式变压器

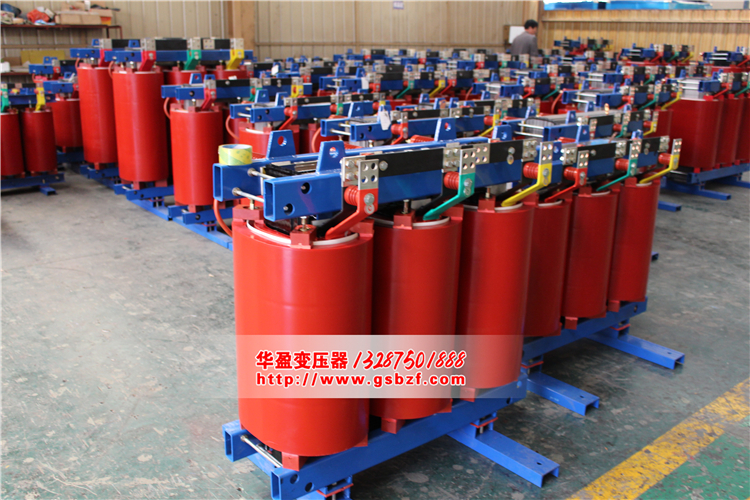

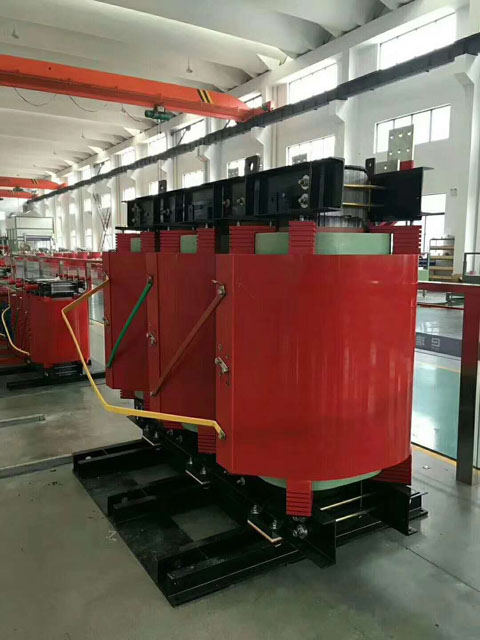

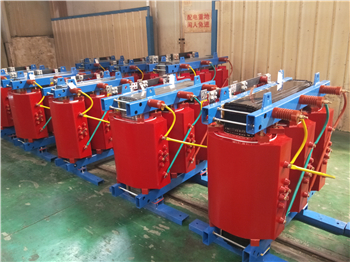

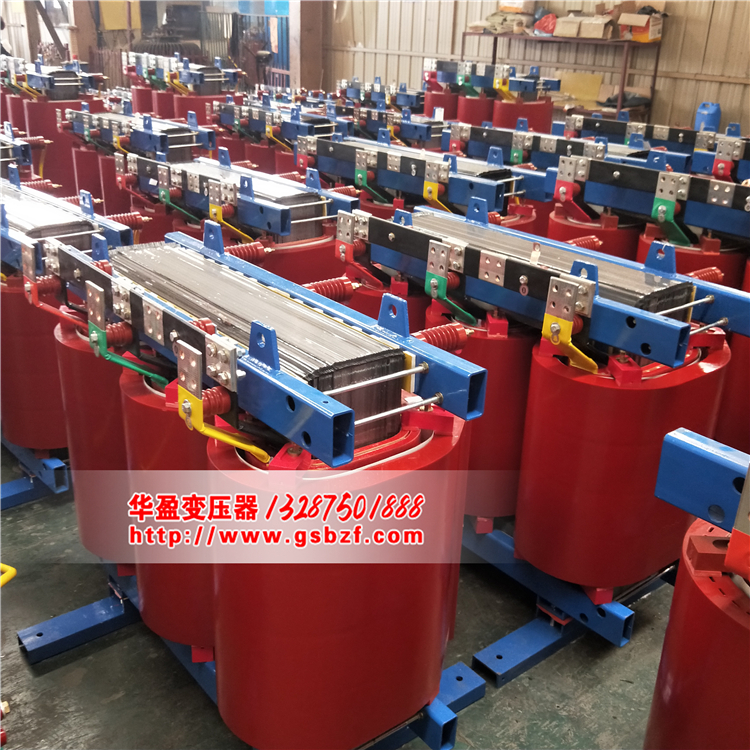

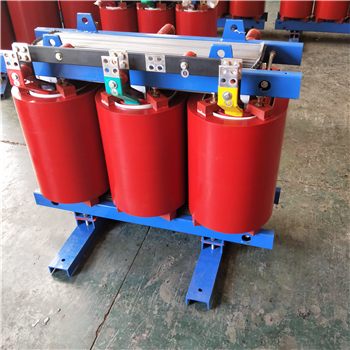

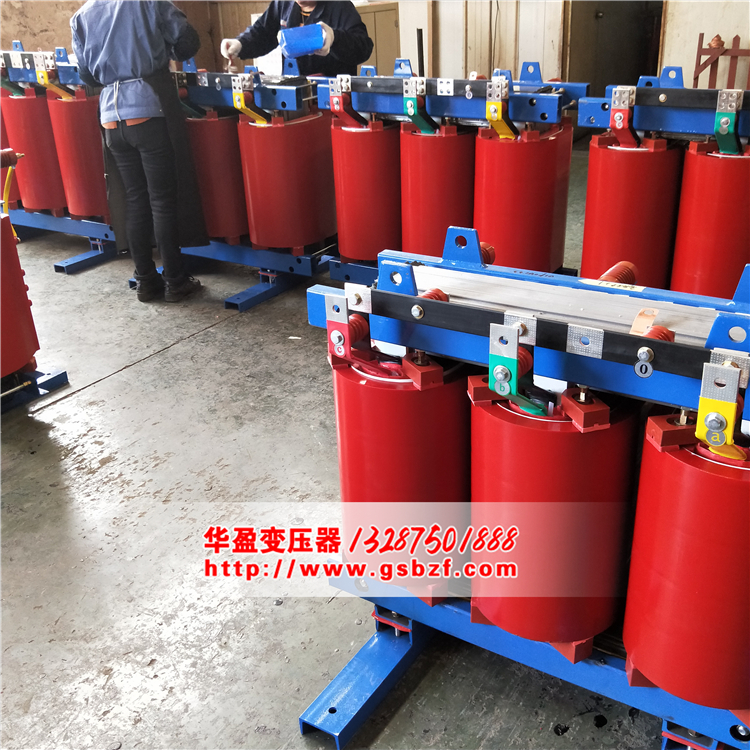

SCB10环氧树脂干式变压器

SCB10环氧树脂干式变压器

详细描述

  SCB10环氧树脂干式变压器结构及特点:

  SCB10环氧树脂干式变压器具有安全,阻燃防火,无污染,可直接安装在负荷中心。免维护、安装简便。防潮性能好,停运后不经预干燥即可投入运行。损耗低,局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。

  产品特点:

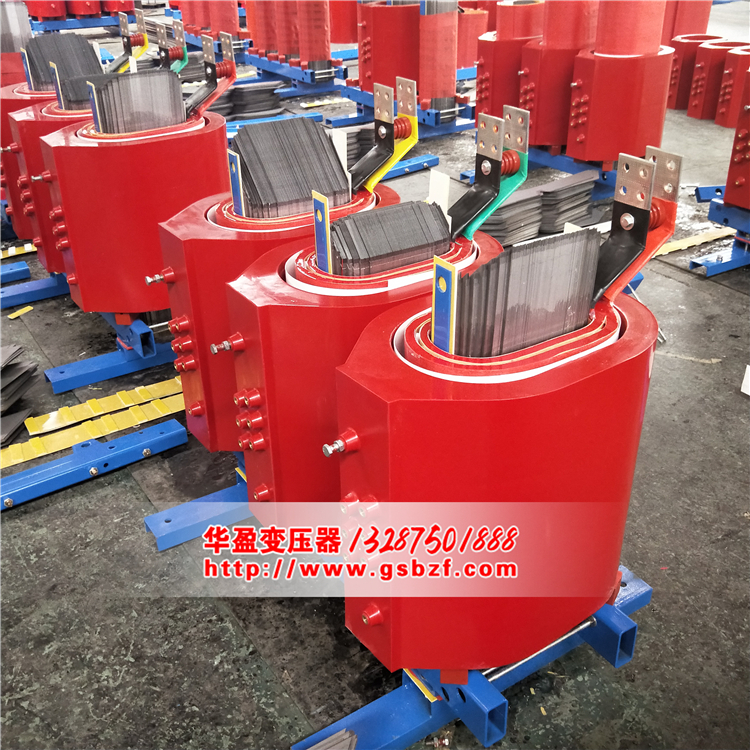

  1.线圈采用铜导线缠绕或箔绕,以玻璃纤维增强,环氧树脂不加填料真空干燥脱气脱湿整体浇注,机械强度高,抗短路,耐冲击能力强。

  2.高压绕组首末端及中间分接抽头采用铜嵌件预埋结构,钢性好,便于调档,美观整齐。

  3.铁芯采用优质晶粒取向冷轧硅钢片叠制,45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖,耐潮湿,防锈,降噪。

  4.铁芯、夹件和线圈之间采用弹性件夹紧,使线圈处于稳定压紧状态,以降低噪音。

  5.变压器按自冷设计,整体浇注的高(低)压线圈筒壁内部预留有纵向通风道,可配备强迫风冷装置(冷却风机),采用强迫风冷装置后,可提高输出容量20%。

  6.配有温控器,在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升,自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能,为干式变压器提供可靠的过载保护装置,从而提高干式变压器运行的安全性。

  结构特点:

  SCB10环氧树脂干式变压器铁芯:铁芯选用进口优质冷轧硅钢片,三阶全斜接缝结构,芯柱采用F级无纬带绑扎,铁芯表面采用环氧树脂包封,降低了空载损耗,空载电流和铁皮噪声,夹件和紧回件经特殊表面处理,使产品外观质量有了进一步提高。

  SCB10环氧树脂干式变压器保护外壳和出线母排:保护外壳对变压器作进一步安全保护,防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板,不锈钢等供用户选择。低压出线用标准母线排出线,侧出线和顶出线均可,也可为用户设计特殊出线方式。

额定 容量(KVA)

电压组合

联接 标号

空载 损耗 (W)

负载 损耗 (W)

短路 阻抗 (%)

空载 电流 (%)

重量(kg)

外形尺寸(mm)

轨距(mm) 纵向*横向

高压 (KV)

分接 (%)

低压 (KV)

器身重

油重

总重

**

30

6 6.3 10 10.5 11

±5% ±2*2.5

0.4

Yyn0 Dyn11

100

600/630

4.0

0.8

155

85

335

790*430*900

400*400

50

130

870/910

0.75

255

97

415

810*550*940

450*400

63

140

1040/1090

0.7

320

100

485

810*560*950

450*400

80

180

1250/1310

0.7

340

110

530

825*550*980

450*400

100

200

1500/1580

0.65

370

125

580

840*550*1120

450*400

125

240

1800/1890

0.65

430

135

670

870*570*1130

550*400

160

280

2200/2310

0.6

500

155

780

880*630*1170

550*550

200

340

2600/2730

0.55

590

185

920

940*640*1200

550*500

250

400

3050/3200

0.5

680

190

1030

1070*640*1260

650*550

315

480

3650/3830

0.45

805

225

1220

1180*710*1280

650*550

400

570

4300/4520



0.4

950

255

1420

1250*800*1300

750*550

500

670

5150/5410

0.4

1130

295

1675

1360*870*1330

750*660

630

810

6200

4.5

0.4

1250

360

2030

1440*890*1410

750*660

800

980

7500

0.35

1650

420

2470

1550*890*1480

850*660

1000

1150

10300

0.3

1730

480

2790

1600*980*1570

850*820

1250

1360

12000

0.27

2000

550

3200

1690*1080*1630

850*820

1600

1640

14500

0.25

2510

625

3790

1760*1120*1730

900*820

2000

2100

17100

0.25

3120

840

5180

2150*1200*1950

900*820

2500

2500

23200

0.23

3720

980

5950

2160*1220*1970

950*820


  SCB10环氧树脂干式变压器执行标准:

  GB1094.11-2007 干式电力变压器

  GB/T10228-2008 干式电力变压器技术参数和要求

  GB1094.10-2003 电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙

  JB/T10008-2004 6~500KV级变压器声级

  JB/T56009-1998 干式电力变压器产品质量分等
