新闻详细/干式变压器高压绕线视频

干式变压器高压绕线视频

网站编辑:华盈非晶合金变压器有限公司 │ 发表时间:2020-03-31

  干式变压器中的线圈是不断地进行缠绕的,对于干式变压器的线圈中需要注意的就是它的缠绕的方向和缠绕的主要的方法,干式变压器的高压线圈是可以进行缠绕的,那么常见的具体的缠绕的方法是什么呢?还是和干式变压器厂的小编通过视频来详细去了解一下吧:

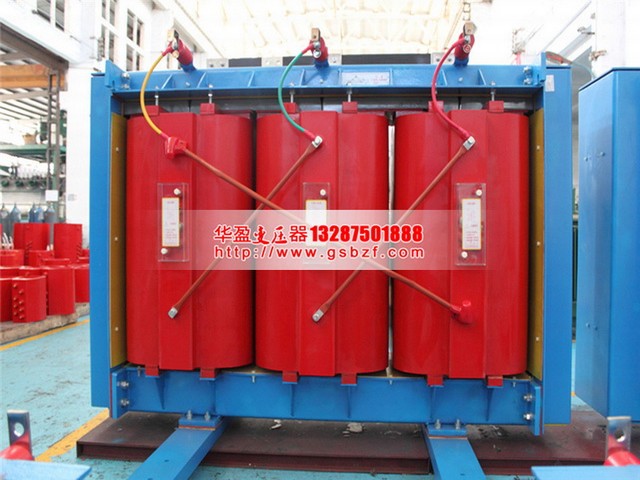

干式变压器

  技术实现要素:

  本发明的目的在于提供一种产品质量高,成本较低的干式变压器高压线圈、高压线圈绕制方法和干式变压器。

  本发明的目的通过如下技术方案实现:它包括芯柱以及第一线圈和第二线圈,第一线圈和第二线圈绕制在芯柱上;第一线圈中,由芯柱的中段向外端分为内、外两段线圈,第一线圈的导线端头始于芯柱中段,导线从芯柱的中段向芯柱的外端方向绕制第一层之后,再反向绕制第二层,如此反复绕制奇数层,形成内段线圈,之后斜拉导线至内段线圈的外侧的芯柱,按照内段线圈的绕制方式缠绕,缠绕结束后,在第一线圈的导线尾端引出有接头;其中,在第一线圈的内侧线圈内层引有若干分接头至组间位置,

  第二线圈与第一线圈对称,第二线圈的线圈尾端引出有接头,第二线圈的内侧线圈内层引有若干分接头组间位置,

  第二线圈与第一线圈中,各段线圈之间层数相同。

  干式变压器高压线圈的绕制方法,它包括以下步骤,

  a.将绕线模或芯柱放置到绕线机或铁芯装置上,每个绕线模或芯柱上所绕的线圈分为两组,两组线圈分别为第一线圈和第二线圈;其中,每组线圈又各分为内、外两段线圈;

  b.以第一线圈的导线端头为起点,对其进行绕制,导线端头始于芯柱中段,导线从芯柱的中段向芯柱的外端方向绕制第一层之后,再反向绕制第二层,如此反复绕制奇数层,形成内段线圈,在绕制过程中,将在第一线圈的内侧线圈内层引出若干分接头8,7,6,并将多个

  分接头引出到组间位置;

  c.在步骤b绕制完成后,斜拉导线至内段线圈的外侧的芯柱上,进行外段线圈的绕制,导线从芯柱的中段向芯柱的外端方向绕制第一层之后,再反向绕制第二层,如此反复绕制,其中外段线圈的绕制层数与内段线圈相同,最后从第一线圈导线尾端引出接头A,B,C;

  d.绕制第二线圈,所述的第二线圈绕制步骤与第一线圈相同,且绕制完成的第二线圈与第一线圈对称,第二线圈在绕制过程中,将在第二线圈的内侧线圈内层引出多个分接头5,4,3,并将多个分接头引出到组间位置;且从第二线圈导线尾端引出接头X,Y,Z。

  一种干式变压器,其线圈采用上述高压线圈。

  较之现有技术而言,本发明的优点在于:线圈采用了多段层式斜拉结构,分接位置采取内侧分接抽头的方式。不但能够降低段间电场强度,使线圈内部电场分布更加均匀,提高了产品的质量;而且改变了变压器线圈的漏磁场分布,变压器的短路阻抗得到变化,进而降低变压器的线圈主要材料使用量,使变压器成本降低。

  干式变压器的高压绕线的主要的缠绕的方向和主要的缠绕的视频就是以上给大家进行了解的,对于缠绕的具体的方法我们是可以通过一些视频进行学习,这样的话会更加顺利,也会更加简单易学。
