新闻详细/干式变压器绝缘电阻测试方法

干式变压器绝缘电阻测试方法

网站编辑:华盈非晶合金变压器有限公司 │ 发表时间:2020-08-13

  干式变压器的电压和电阻是干式变压器重要的一种性能,干式变压器的电压和电阻的测量是变压器厂家应该要做的主要的事项和主要的问题,干式变压器的绝缘电阻的测量是可以为干式变压器运行提供更多有价值的东西的。那么干式变压器的绝缘电阻是应该如何进行测量呢?以下是常见的干式变压器绝缘电阻的主要的步骤和主要的测试的方法供大家进行参考:

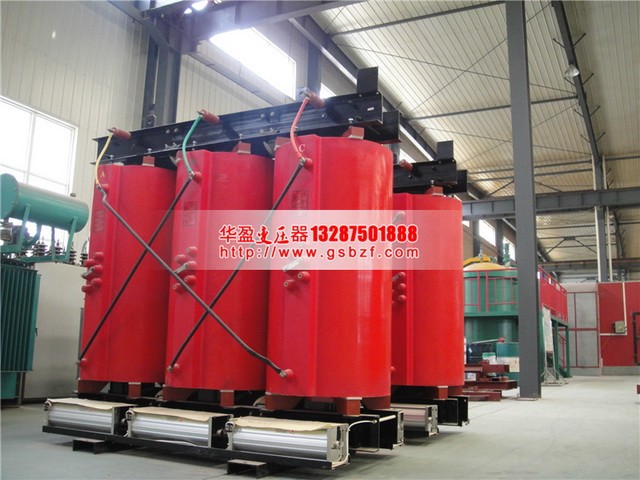

干式变压器

  方法/步骤

  1被试品温度的测量

  干式变压器测量环境温度作为被试品的温度;

  油浸变压器测量顶层与底层油的温度,其平均值作为被试品的温度;当顶层与底层油的温度相差不大时,顶层的温度作为被试品的温度。

  2按照第下面接线示意图连接试验线路,应尽可能使连接线悬空。必须支撑时,应确认支撑物的绝缘状态和绝缘距离,以保证测量结果的可靠性。

  3用功能开关选取测量电压,按高压开关按钮开启测试高压(表盘右上角红色指示灯亮),按第8项的要求,记录数字屏的测量参数,读数完毕后,关闭高压开关(红色指示灯灭),数字屏的显示被试品的残余电压,待被试品的残余电荷放完后,关闭功能开关。

  绝缘电阻测试仪的操作说明

  将被测设备,用仪器配备专用测试线连接,参考下图牢固、可靠连接。

  电力变压器绕组对地绝缘电阻的测量方法

  开启仪器“电源开关”,仪器显示当前环境温度,此时用“电压选择按键”选择所需的测试电压后对应指示灯点亮。按“启/停”按键后对应指示灯点亮,仪器启动高压。

  仪器进入测试状态中,屏幕显示被测试品绝缘电阻值(对应读取显示值单位),测试完成后按“启/停”按键对应指示灯熄灭,仪器关闭高压。

  仪器进入测试状态中,内部计时器启动,第一个15S、60S、600S蜂鸣器长鸣,其间每间隔15S短鸣;测试中仪器自动记忆15S、60S、600S时刻绝缘电阻值;在记忆60S、600S绝缘电阻值后显示吸收比、极化指数(约5秒)并记忆。

  5数据记忆后,按“提取存储值按键”后对应指示灯点亮,LCD显示对应记忆数据约5秒。(仪器在不关闭电源或下一次测试启动前,仪器将记忆上一次的测试数据,反之上一次测量数据将被清除。)

  6连接AC220V充电电源接口后,“充电”指示灯闪动,充满后“充电”指示灯长亮。(若长时间不使用仪器,请保证3~5个月充电一次。)

  以上是常见的干式变压器绝缘电阻的主要的测试的方式和主要的测试的方法供大家进行参考,对于干式变压器的绝缘电阻您还有什么其他的疑问和意见的话请登录我们的变压器厂家的网站进行详细去了解和交流吧!
