新闻详细/SCB10-800KVA干式变压器

SCB10-800KVA干式变压器

网站编辑:华盈非晶合金变压器有限公司 │ 发表时间:2020-09-28

  概述

  SCB10-800KVA干式变压器采用特殊结构,在满足标准各项性能参数指标前提下,对外形尺寸进行优化设计,完全满足中置柜、高压开关柜的安装要求。本公司生产的SCB10-800KVA干式变压器采用集成化设计理念,整体造型美观,外观平整光亮,比例匀称,结构合理,有明显的供电管理和用户操作的分隔区域,仪表室与开关室设置防火墙、提高防火、防窃电性能。上盖与底壳之间的连接采用滑块扣紧底座沟槽,并在下部配备专用螺丝,铅封(塑料)和挂锁,只有用电管理人员借助专用钥匙才可开启,真正达到了防窃电的功能。上盖与底壳之间密封性能良好,能防止雨水和灰尘进入。底壳采用PC70%+ABS30%混合合金材料,上盖采用进口全透明聚碳酸脂(PC),用电管理人员可直观地看到箱内异常情况,方便管理。表箱的进出线孔采用“多位盲孔”方案设计,便于用户按需求安装进出线,所有进出线孔都配备防水、防尘、防小动物进入的专用橡皮圈。箱体具有较高的绝缘强度,在工频50Hz2000V一分钟的条件下不发生飞弧、击穿、闪络现象。

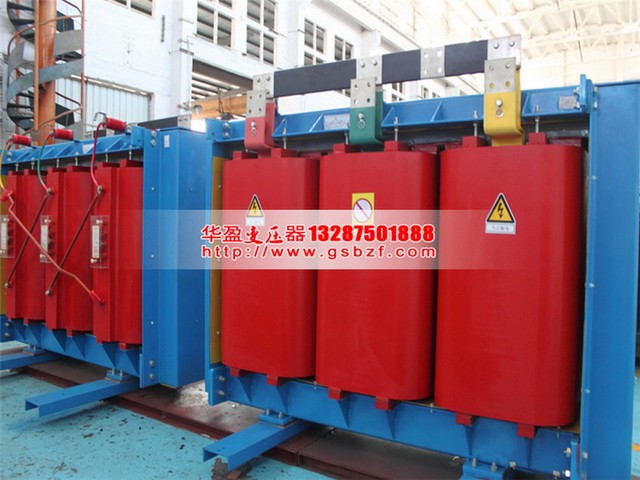

SCB10-800KVA干式变压器

  SCB10-800KVA干式变压器厂家直销

  主要技术

  1.额定容量:1000KVA

  2.额定电压:10KV

  3.连接组别:Dyn11、Yyn0

  4.频 率:50HZ

  5.相 数:3相

  6.分接范围:± 2×2.5%

  7.冷却方式:AN/AF

  8.空载损耗:370W

  9.空载电流:2.6%

  10.损耗:3370(120℃)

  11.绝缘等级:F

  12.绝缘水平:LI75 AC35/AC5

  13.短路阻抗:HV-LV 4%

  14.感应耐压:0.8KV

  SCB10-800KVA干式变压器厂家直销

  使用条件:

  1.环境温度:-50℃~+50℃

  2.海拔高度<=1000m

  3.其他超出本技术条件规定的内容,由用户与我公司技术部协商处理,并在订货时注明。

  执行标准:

  GB1094.11-2007 干式电力变压器

  GB/T10228-2008 干式电力变压器技术参数和要求

  GB1094.10-2003 电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙

  JB/T10008-2004 6~500KV级变压器声级

  JB/T56009-1998 干式电力变压器产品质量分等

  SCB10-800KVA干式变压器厂家直销

SCB10-800KVA干式变压器

  SCB10-800KVA干式变压器特点:

  1.线圈采用铜导线缠绕或箔绕,以无纺布加亚胺薄膜线材为原材料,无纺布加亚胺薄膜线材具有相对绝缘厚度较薄,耐压性能高等特点,是绕制体积小,出力大,可靠性高的电器产品的绕组线材料。耐压强,环氧树脂不加填料真空干燥脱气脱湿整体浇注,机械强度高,抗短路,耐冲击能力强。

  2.高压绕组首末端及中间分接抽头采用铜嵌件预埋结构,钢性好,便于调档,美观整齐。

  3.铁芯采用全新武钢120冷轧硅钢片叠制,45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖,耐潮湿,防锈,降噪。

  4.铁芯、夹件和线圈之间采用弹性件夹紧,使线圈处于稳定压紧状态,以降低噪音。

  5. SCB10-800KVA干式变压器按自冷设计,整体浇注的高(低)压线圈筒壁内部预留有纵向通风道,可配备强迫风冷装置(冷却风机),采用强迫风冷装置后,可提高输出容量20%。

  6.配有温控器,在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升,自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能,为干变提供可靠的过载保护装置,从而提高干变运行的安全性。
