干式变压器空载损耗估算

网站编辑:华盈非晶合金变压器有限公司 │ 发表时间:2019-06-22

  干式变压器的损耗是一种常见的物理性能,对于干式变压器的空载损耗是干式变压器重要的一种,它是衡量干式变压器的重要的性能的一个重要的标志。常见的干式变压器的空载损耗是干式变压器中的作用也是比较大的。它影响着干式变压器的运行,对于干式变压器的空载损耗产生着比较重要的影响的。对于干式变压器的空载损耗是怎么进行计算的呢?基本单位是什么呢?一起和干式变压器厂家的小编来进行看一下吧:

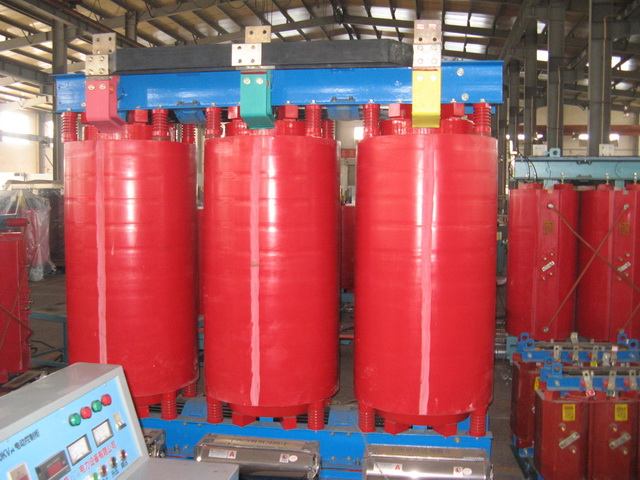

干式变压器

  干式变压器空载损耗计算方法是空载损耗包括铁芯中磁滞和涡流损耗及空载电流在初级线圈电阻上的损耗,前者称为铁损后者称为铜损。由于空载电流很小,后者可以略去不计,因此,空载损耗基本上就是铁损。

  基本公式

  空载损耗:当干式变压器二次绕组开路,一次绕组施加额定频率正弦波形的额定电压时,所消耗的有功功率称空载损耗。算法如下:

  空载损耗=空载损耗工艺系数×单位损耗×铁心重量

  负载损耗:当干式变压器二次绕组短路(稳态),一次绕组流通额定电流时所消耗的有功功率称为负载损耗。算法如下:

  负载损耗=最大的一对绕组的电阻损耗+附加损耗

  附加损耗=绕组涡流损耗+并绕导线的环流损耗+杂散损耗+引线损耗

  阻抗电压:当干式变压器二次绕组短路(稳态),一次绕组流通额定电流而施加的电压称阻抗电压Uz。通常Uz以额定电压的百分数表示,即uz=(Uz/U1n)*100%

  基本单位

  匝电势:

  u=4.44*f*B*At,V

  其中:B—铁心中的磁密,T

  At—铁心有效截面积,平方米

  可以转化为干式变压器设计计算常用的公式:

  当f=50Hz时:u=B*At/450*10^5,V

  当f=60Hz时:u=B*At/375*10^5,V

  如果你已知道相电压和匝数,匝电势等于相电压除以匝数干式变压器空载损耗计算-干式变压器的空载损耗组成 。

  影响干式变压器空载损耗铁损的因素很多,以数学式表示,则式中Pn、Pw——表示磁滞损耗和涡流损耗

  kn、kw——常数

  f——干式变压器外施电压的频率赫

  Bm——铁芯中最大磁通密度韦/米2

  n——什捷因麦兹常数,对常用的硅钢片,当Bm=(1.0~1.6)韦/米2时,n≈2,对目前使用的方向性硅钢片,取2.5~3.5。

  以上是常见的干式变压器的各种的损耗和干式变压器的基本的单位,这些是干式变压器最为基本的损耗的属性供大家进行参考,对于干式变压器您还有什么其他的问题的话请和我们的技术人员进行联系吧!
