干式变压器线圈绕法

网站编辑:华盈非晶合金变压器有限公司 │ 发表时间:2020-03-19

  干式变压器内部的线圈是比较多的,各种各样的线圈的缠绕方式也是不一样的,需要大家进行注意干式变压器的线圈的不同的缠绕的方式,这样对于干式变压器的运行都是很有好处的。干式变压器的线圈的缠绕的方式和主要的技术特征是有哪些呢?还是和干式变压器厂的小编进行详细去了解一下吧:

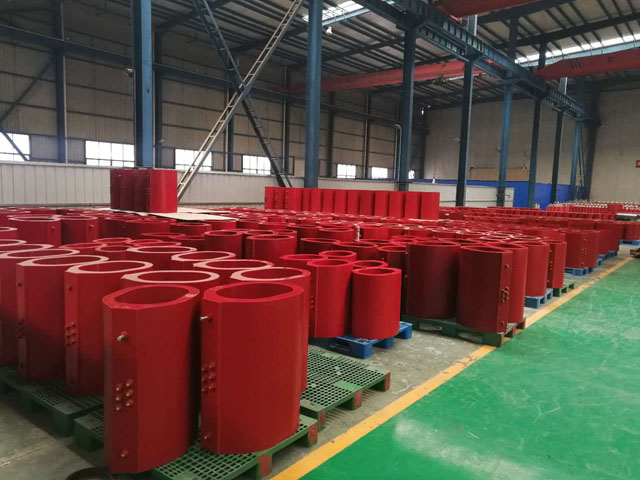

干式变压器

  技术特征:

  1.干式变压器高压线圈,它包括芯柱(1)以及第一线圈(21)和第二线圈(22),其特征在于:第一线圈和第二线圈绕制在芯柱上;第一线圈中,由芯柱的中段向外端分为内、外两段线圈,第一线圈的导线端头始于芯柱中段,导线从芯柱的中段向芯柱的外端方向绕制第一层之后,再反向绕制第二层,如此反复绕制奇数层,形成内段线圈,之后斜拉导线至内段线圈的外侧的芯柱,按照内段线圈的绕制方式缠绕,缠绕结束后,在第一线圈的导线尾端引出有接头(A(B,C));其中,在第一线圈的内侧线圈内层引有若干分接头(8,7,6)至组间位置,

  第二线圈与第一线圈对称,第二线圈的导线尾端引出有接头(X(Y,Z)),第二线圈的内侧线圈内层引有若干分接头(5,4,3)组间位置,

  第二线圈与第一线圈中,各段线圈之间层数相同。

  2.干式变压器高压线圈的绕制方法,其特征在于,它包括以下步骤,

  a.将绕线模或芯柱放置到绕线机或铁芯装置上,每个绕线模或芯柱上所绕的线圈分为两组,两组线圈分别为第一线圈和第二线圈;其中,每组线圈又各分为内、外两段线圈;

  b.以第一线圈的导线端头为起点,对其进行绕制,导线端头始于芯柱中段,导线从芯柱的中段向芯柱的外端方向绕制第一层之后,再反向绕制第二层,如此反复绕制奇数层,形成内段线圈,在绕制过程中,将在第一线圈的内侧线圈内层引出若干分接头(8,7,6),并将多个分接头引出到组间位置;

  c.在步骤b绕制完成后,斜拉导线至内段线圈的外侧的芯柱上,进行外段线圈的绕制,导线从芯柱的中段向芯柱的外端方向绕制第一层之后,再反向绕制第二层,如此反复绕制,其中外段线圈的绕制层数与内段线圈相同,最后从第一线圈导线尾端引出接头(A(B,C));

  d.绕制第二线圈,所述的第二线圈绕制步骤与第一线圈相同,且绕制完成的第二线圈与第一线圈对称,第二线圈在绕制过程中,将在第二线圈的内侧线圈内层引出多个分接头(5,4,3),并将多个分接头引出到组间位置;且从第二线圈导线尾端引出接头(X(Y,Z))。

  3.一种采用权利要求1所述的高压线圈的干式变压器高压线圈,其特征在于,其线圈采用上述高压线圈。

  干式变压器线圈的主要的缠绕的方式和主要的缠绕的过程中要注意的问题就是以上给大家进行了解的,对于干式变压器您还有什么其他的疑问的话请登录我们的网站进行详细去了解吧!
